电力液压推动器
YTD5系列电力液压推动器

【所属分类】电力液压推动器

【产品描述】 YTD5系列电力液压推动器,焦作制动器股份有限公司***生产电力液压推动器,电力液压制动器,盘式制动器,电磁铁制动器,气动制动器等工业制动器,产品性能安全可靠,使用寿命长 ......

点击咨询
分享到:
  • 产品详情
  • 在线预订

    ED系列电力液压推动器:

    ED-23/5;ED-30/5;ED-50/6;ED-80/6;ED-121/6;ED-201/6;ED-301/6;ED-50/12;ED-80/12;ED-121/12;ED-201/12;ED-301/12;ED-630/12



    BED ZED系列电力液压推动器:

    BED30/5;BED50/6;BED80/6;BED121/6;BED201/6;BED301/6;BED50/12;BED80/12;BED121/12

    BED201/12;BED301/12;BED630/12

    电力液压推动器由两部分组成,驱动电动机及器身(离心泵),器身部分由盖、缸、活塞、叶轮及转轴组成。

    当通电时,电动机带动转达轴及转轴上的叶轮旋转,在活塞内产生压力,在此压力影响下 ,油

    由活塞上部吸到活塞下部,迫使活塞和固定在其上的推杆及横梁迅速上升。通过杠杆机械压缩负荷弹簧(推动器或制动器带有负荷弹簧者),产生机械运动。

    当断电时 ,叶轮停止旋转,活塞在负荷弹簧力及本身重力作用下,迅速成下降,迫使油重新流入活塞上部,这时仍然通过杠杆机构恢复原位。

    电力液压推动器常与制动架配合使用,广泛用于各类传动装置的制动。

    公司产品在国内起重运输、港口机械、冶金机械、铁路机械、水工机械、矿山机械等行业中被广泛应用。一、概述

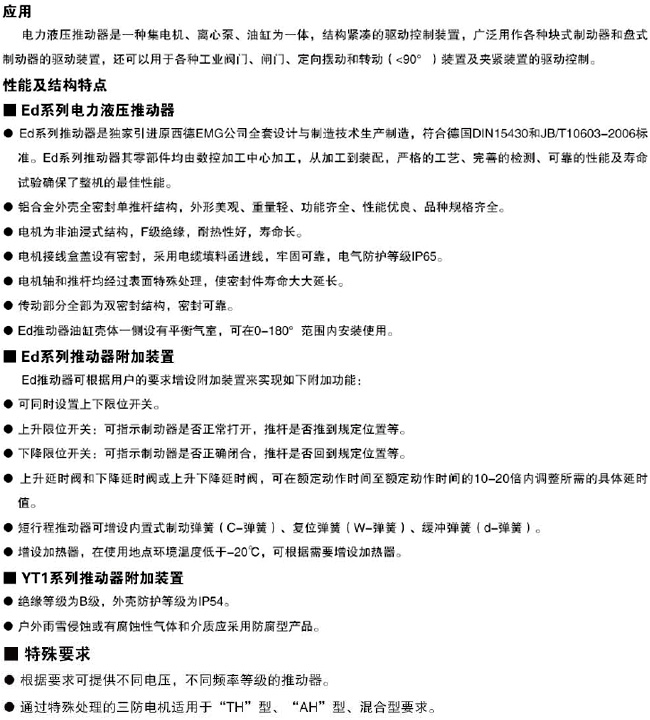

    Ed系列电力液压推动器是一种集电机,离心泵,油缸为一体的,结构非常紧凑的驱动控制装置,被广泛用作各种块式制动器和盘式制动器的驱动装置,还可用于各种工业阀门,闸门,定向摆动和转动(<90°)装置(机构)及夹紧装置的驱动控制。

    二、设计特点

    外壳为铸造铝合金、重量轻,外形美观;

    电机为非浸油式结构,B级或F级绝缘(根据用户要求)。耐热性好,寿命长;

    电机接线盒盖设有密封,采用电缆填料函进线,牢固可靠,电气外壳防护等级达IP55;

    电机轴和推杆均表面镀硬铬处理,使密封件寿命大大延长;

    油缸壳体在一侧设有平衡气室,可使推动器在0-180°任何方向安装,从而扩大其使用范围;

    Ed系列全部密封件和轴承采用世界名牌产品,密封可靠,寿命长;

    Ed系列紧固件为不锈钢材质,美观耐用。

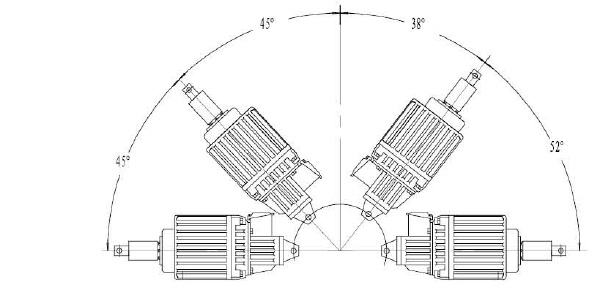

    三、安装方式的选择

    垂直安装:活塞杆连接块朝上;

    水平安装和中间任意位置:主参数标牌朝上;

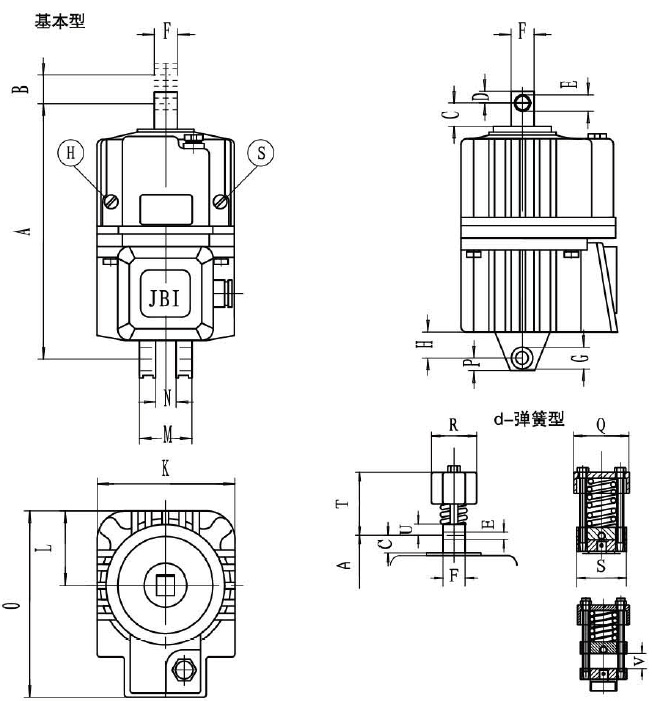

    所有推动器的推杆连接块都可以旋转。Ed50-Ed301固定座可作90°旋转,Ed23-Ed30固定座也可提供90°旋转但安装高度尺寸A增加8毫米;

    无论何种安装位置,活塞杆都不能承受任何力,以免影响使用效果和寿命。

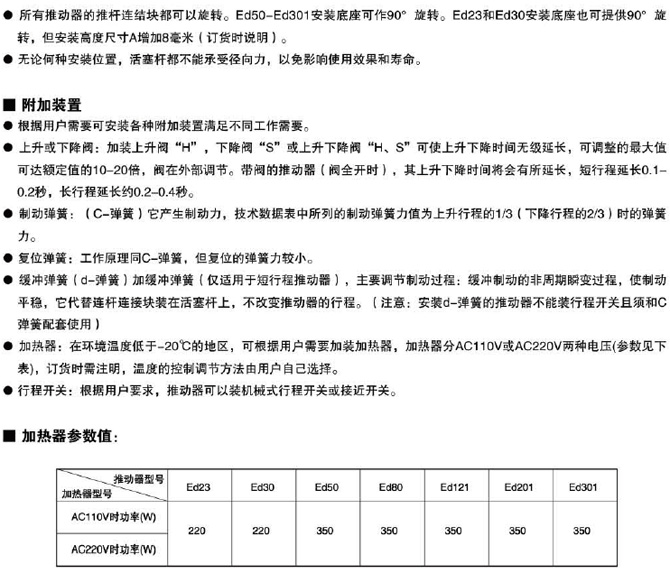

    四、附加装置

    根据用户需要可安装各种附加装置满足不同工作需要;

    上升或下降阀:加装上升阀“H”,下降阀“S”或上升下降阀“H、S”可使上升下降时间无级延长,可调整的***大值可达额定值的10-20倍,阀在外部调节。带阀的推动器其上升下降时间将有所延长,短行程延长0.1-0.2秒,长行程延长0.2-0.4秒;

    制动弹簧:它产生制动力,技术参数中所列的制动弹簧力值为上升行程的1/3(下降行程的2/3)时的弹簧力;

    复位弹簧:工作原理同C-弹簧,但复位的弹簧力教小;

    缓冲弹簧:(仅适用于短行程)主要调节制动过程。缓冲制动的非周期瞬变过程,使制动平稳,它代替推杆连接块装在活塞杆上,不改变推动器的行程。

    加热器:在环境温度低于-20℃的地区,可根据用户需要加装加热器,加热器为AC200V、AC110V电压,订货时需注明,温度的控制调节方法由用户自己选择;

    行程开关:根据用户要求,推动器可以装机械式行程开关。


    YTD5系列电力液压推动器
    单   价: ¥ 1.00
    起订量: ≥1
    关键词: YTD5系列电力液压推动器
    描   述: YTD5系列电力液压推动器,焦作制动器股份有限公司***生产电力液压推动器,电力液压制动器,盘式制动器,电磁铁制动器,气动制动器等工业制动器,产品性能安全可靠,使用寿命长
